光學平臺，又稱光學面包板、光學桌面、科學桌面、實驗平臺，供水平、穩定的臺面，一般平臺都需要進行隔振等措施，保證其不受外界因素干擾，使科學實驗正常進行。

　　光學平臺廣泛應用于光學、電子、精密機械制造、冶金、航天、航空、航海、精密化工和無損檢測等領域，以及其他機械行業的精密試驗儀器、設備振動隔離的關鍵裝置中。要理清光學平臺的隔振原理，首先應了解“振動”的來源。

　　振動的來源

　　大多數光學實驗或工業生產都對系統穩定性有較高的要求。各種因素造成的振動會導致儀器測量結果的不穩定性和不準確性，嚴重干擾生產和實驗的進行。

　　振動來源主要分為來自系統之外的振動和系統內部的振動。地面固有振動，工作人員踩踏地板以及開、關門或墻壁碰撞等通過地面?zhèn)鱽?lái)的振動均屬系統之外的振動，這一類振動需通過光學平臺的隔振腿衰減；而來自系統內部的振動包括儀器振動、氣流、冷卻水流等，則需依靠光學平臺的桌面阻尼來隔絕。

　　振動基本原理

　　固有頻率

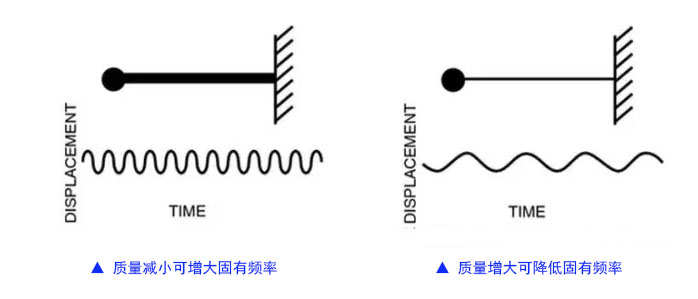

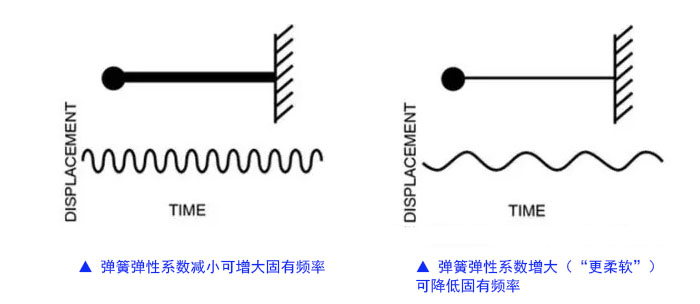

　　固有頻率，顧名思義，為系統本身發生的振動的頻率。數值上來看，固有頻率等于共振頻率?？紤]物塊與彈性懸臂梁組成的系統，固有頻率取決于兩個因素——物塊質量，以及充當彈簧的彈性懸臂梁的彈性系數。質量減小或彈性系數減小可增大固有頻率；質量增大或懸臂梁彈性系數增大可降低固有頻率。

　　實驗室或廠房?jī)?nèi)可能存在的振動源，包括地表的振動（固有頻率 10-5-20 Hz），大型建筑的振動（1 Hz左右），聲音（20 Hz以上），儀器設備（10 Hz以上）。用戶應當根據自身情況，選擇合適的光學平臺以對振動有效隔絕。

　　阻尼

　　如果沒有阻尼，系統將在靜止前振動很長一段時間——至少幾秒鐘。阻尼可消耗系統的機械能，使衰減更迅速。例如，當音叉頂端浸入水中時，振動幾乎立即減弱。同樣，當手指輕觸共振物塊——懸臂梁系統時，該阻尼裝置也會迅速的消耗振動能量。

　　理想簡諧振動

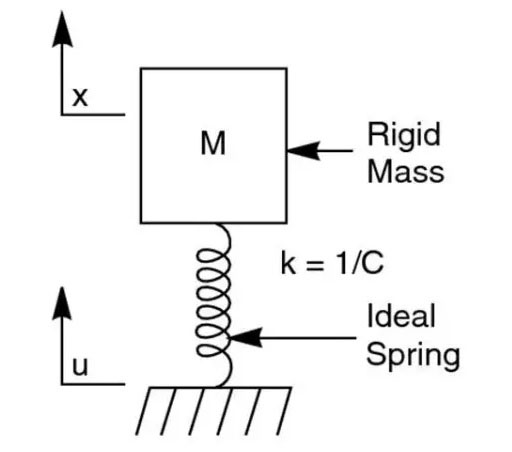

　　一個與理想線性彈簧連接的固定物塊M可產生簡諧振動，如下圖所示。

　　彈簧長度變化Δx與應力F的關系可表示為Δx = CF，其中C是彈簧順應性系數（Compliance），與彈簧彈性系數k成反比：k=1/C。

　　在彈簧——物塊系統中，當彈簧末端發生頻率為，最大振幅為|u|的正弦運動時，物塊M將產生最大振幅為|x|，頻率同樣為ω的正弦運動。物塊運動|x|的振幅與彈簧末端運動|u|的振幅的穩態比即振動傳遞率T（Transmissibility），而系統的共振頻率或固有頻率ω0可表示為：

　　固有頻率隨物塊質量M或彈簧順應性C的增加（更柔軟）而降低。振動傳遞率曲線表征于下圖：

　　該系統三個突出的特征為：

　　1）振動頻率遠低于系統固有頻率時，傳遞率T=1，因此物塊的運動幅度與彈簧另一端相同。

　　2）接近固有頻率時，彈簧末端的運動幅度增強，物塊|x|的運動振幅大于彈簧末端的運動|u|振幅。對于一個無阻尼系統（ζ=0），物塊的運動振幅此時在理論上會變得無限大。

　　3）遠高于系統固有頻率時，物塊位移|x|與1/ω2成比例地減少。在這種情況下，系統產生的位移不能傳遞至物體，也就是說彈簧充當了隔離器。

　　衡工光學平臺系統

　　衡工光學平臺系統包括光學臺面和隔振腿。光學平臺可放置儀器并對振動進行控制。光學平臺臺面是隔振系統中重要的一部分，其主要作用是提供一個無相對形變的剛性平臺，當有振動源傳遞到桌面時，桌面蜂窩結構和阻尼可有效減弱光學平臺振動變形。

　　隔振腿除了支撐，主要作用是隔離來自地面的振動，隔振性能是其最重要指標之一。其他性能還包括：各腿高度獨立調節，自動水平，載重能力，高度可選，有無磁性等等。
